本文详细解析了HAMi与NVIDIA合作实现的GPU拓扑感知调度原理，通过优化调度算法，系统能够感知GPU的拓扑结构，实现更高效的任务分配和计算资源调度，这一技术有助于提高GPU利用率和计算性能，为高性能计算和人工智能应用带来显著提升。

hami 社区在 v2.7.0 版本中正式上线了面向 nvidia gpu 的 拓扑感知调度 功能。该功能旨在应对高性能计算（hpc）与 ai 大模型训练中的多卡通信瓶颈，通过智能任务调度机制，将计算负载精准部署到物理连接最优、通信延迟最低的 gpu 组合上，显著提升任务执行效率和集群整体算力利用率。本文将在介绍功能亮点的基础上，深入源码层面，全面解析 hami 实现 nvidia gpu 拓扑感知调度的设计思路与关键技术。

一、核心功能概览

1. 动态生成拓扑通信分值：Device Plugin 利用 NVML 接口实时探测节点内各 GPU 之间的物理互联方式（如 NVLink、PCIe），并将其转化为可量化的“通信分数”，为调度器提供数据支撑。
2. 双模式防碎片化调度策略：Fit 函数内置优化逻辑，针对不同类型的 GPU 请求——无论是多卡并行任务还是单卡独立任务——自动启用“最佳匹配”与“最小破坏”两种策略，兼顾短期性能最大化与长期资源可用性。

二、设计原理剖析

HAMi 的拓扑感知调度机制遵循“先量化、再决策”的设计范式：首先在节点侧将复杂的硬件拓扑结构转化为标准化的数值评分；随后由调度系统结合这些评分做出最优分配决策。 整个流程分为两个关键阶段：拓扑注册 和 调度决策。

阶段一：拓扑注册 —— 将物理连接数字化

目标是将隐藏于硬件层的 GPU 互连关系，转换为软件可识别的数字指标。

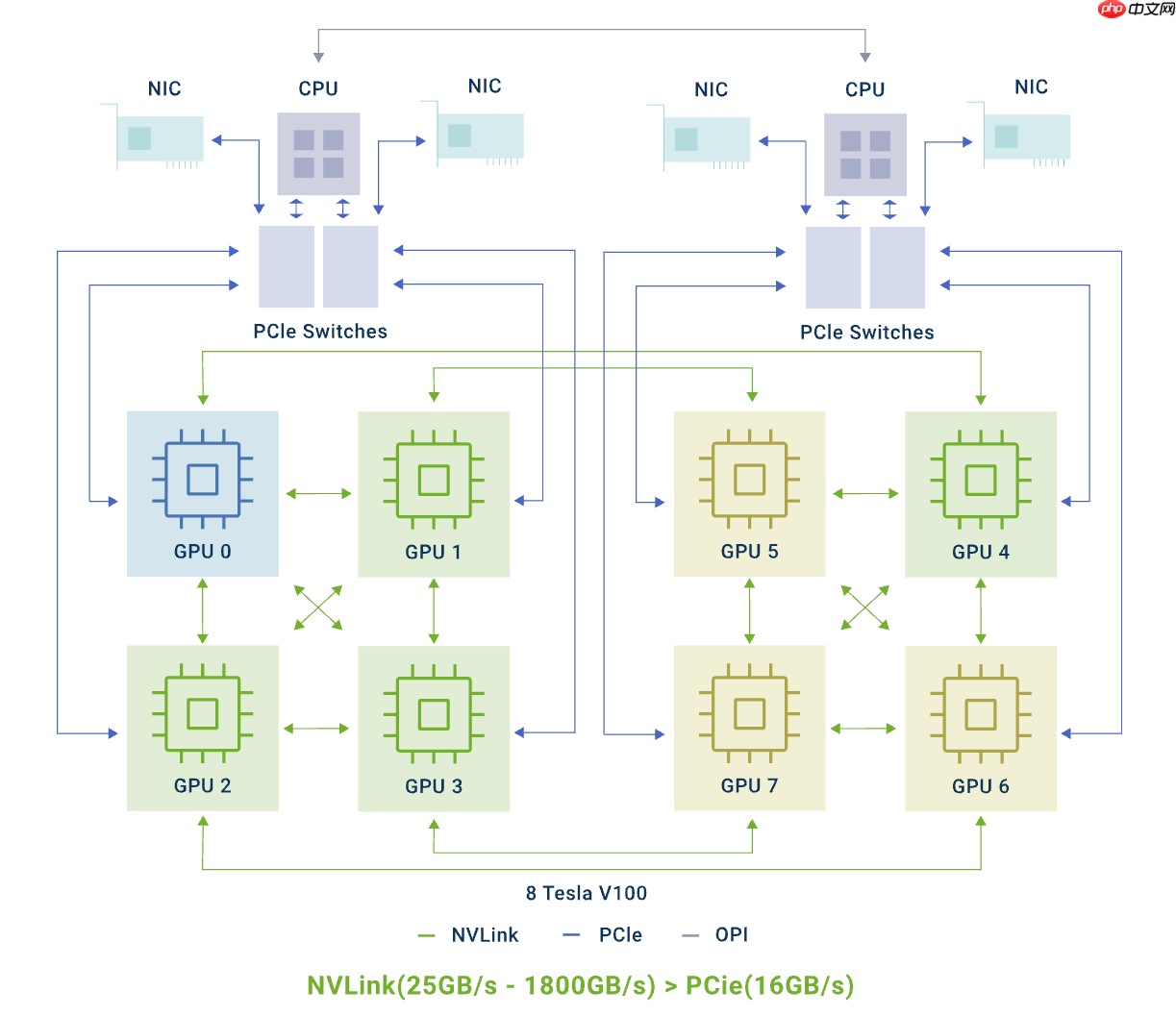

1. 拓扑信息采集：每个 GPU 节点上的 Device Plugin 使用 NVIDIA 提供的 NVML 库，遍历所有 GPU 设备对，获取它们之间的直连类型（例如是否通过 NVLink 或 PCIe 相连）。
2. 建模与打分机制：
   • 构建拓扑图：代码在内存中构造一个完整的 GPU 连接图谱，记录每对设备间的链路详情。
   • 分数映射规则：依据预设评分标准（如 SingleNVLINKLink 计 100 分，P2PLinkCrossCPU 计 10 分），算法遍历该图谱，为任意两块 GPU 之间生成一个综合通信能力得分。
3. 输出结果 —— 设备通信分表：最终形成一张“设备通信分表”，其中包含每个 GPU 的 UUID 及其与其他 GPU 的通信分数，并通过 Kubernetes 节点 Annotation 上报至控制面。

阶段二：调度决策 —— 智能选择最优设备组合

当调度器需要为 Pod 分配 GPU 资源时，会将请求转发给设备端的 Fit 函数，并携带当前节点的“通信分表”进行辅助判断。

1. 初步筛选：Fit 函数首先排除不满足显存、算力等基础条件的 GPU。
2. 智能寻优：基于剩余候选设备及其通信分数，运行融合“最佳匹配”与“最小破坏”原则的优化算法，计算出最合适的设备组合返回给调度器。

三、实现细节：源码级深度解读

1. 拓扑发现与分数生成

拓扑感知的核心在于准确捕捉设备间的真实连接状态，并将其转化为可参与调度决策的数值。整个过程由 Device Plugin 在本地完成。

• 拓扑图构建 ( build() function):
  主要逻辑位于 pkg/device/nvidia/calculate_score.go 中的 build() 函数。它并非简单生成邻接矩阵，而是：

  • 初始化设备列表：创建 DeviceList，每个 Device 包含一个空的 Links 映射（map[int][]P2PLink）。
  • 双重循环填充连接信息：遍历所有 GPU 对 (d1, d2)，调用 GetP2PLink 与 GetNVLink（定义于 links.go）获取连接详情。
  • 聚合链路数据：将检测到的所有连接（包括 PCIe 和 NVLink）以 P2PLink 结构体形式追加至对应设备的 Links 字段中，从而在内存中构建出完整的拓扑网络。

• 通信分数计算 ( calculateGPUPairScore() function):
  在拓扑图建立后，calculateGPUScore 调用 calculateGPUPairScore 将连接关系量化为具体分数。

  • 函数遍历两个 GPU 之间的所有链路类型，根据 switch 分支累加得分。例如：P2PLinkSameBoard 加 60 分，SingleNVLINKLink 加 100 分，TwoNVLINKLinks 加 200 分，最终返回总和作为两者通信质量评分。

// File: pkg/device/nvidia/calculate_score.go
func (o *deviceListBuilder) build() (DeviceList, error) {
        // ...
        // 1. 初始化扁平化 DeviceList
        var devices DeviceList
        for i, d := range nvmlDevices {
                // ... create device object ...
                devices = append(devices, device)
        }
        // 2. 遍历并填充 Links map
        for i, d1 := range nvmlDevices {
                for j, d2 := range nvmlDevices {
                        if i != j {
                                // 获取并追加 P2P Link 信息
                                p2plink, _ := GetP2PLink(d1, d2)
                                devices[i].Links[j] = append(devices[i].Links[j], P2PLink{devices[j], p2plink})
                            // 获取并追加 NVLink 信息
                            nvlink, _ := GetNVLink(d1, d2)
                            devices[i].Links[j] = append(devices[i].Links[j], P2PLink{devices[j], nvlink})
                    }
            }
    }
    return devices, nil
}
func calculateGPUPairScore(gpu0 Device, gpu1 Device) int {
score := 0
for _, link := range gpu0.Links[gpu1.Index] {
switch link.Type {
case P2PLinkCrossCPU: score += 10
// ... (etc) ...
case SingleNVLINKLink: score += 100
// ... (etc) ...
}
}
return score
}
2. 设备端调度逻辑：双策略优化选择
核心调度逻辑实现在 pkg/device/nvidia/device.go 的 Fit() 函数中。当检测到启用了拓扑感知策略后，会根据请求的 GPU 数量切换不同的优化路径。
// File: pkg/device/nvidia/device.go
func (nv *NvidiaGPUDevices) Fit(...) {
// ...
needTopology := util.GetGPUSchedulerPolicyByPod(device.GPUSchedulerPolicy, pod) == util.GPUSchedulerPolicyTopology.String()
// ...

    // 过滤出符合资源要求的空闲 GPU (tmpDevs)
    // ...

    if needTopology {
            if len(tmpDevs[k.Type]) > int(originReq) {
                    if originReq == 1 {
                            // 单卡任务：采用“最小破坏”策略
                            lowestDevices := computeWorstSignleCard(nodeInfo, request, tmpDevs)
                            tmpDevs[k.Type] = lowestDevices
                    } else {
                            // 多卡任务：采用“最佳匹配”策略
                            combinations := generateCombinations(request, tmpDevs)
                            combination := computeBestCombination(nodeInfo, combinations)
                            tmpDevs[k.Type] = combination
                    }
                    return true, tmpDevs, ""
            }
    }
    // ...
}

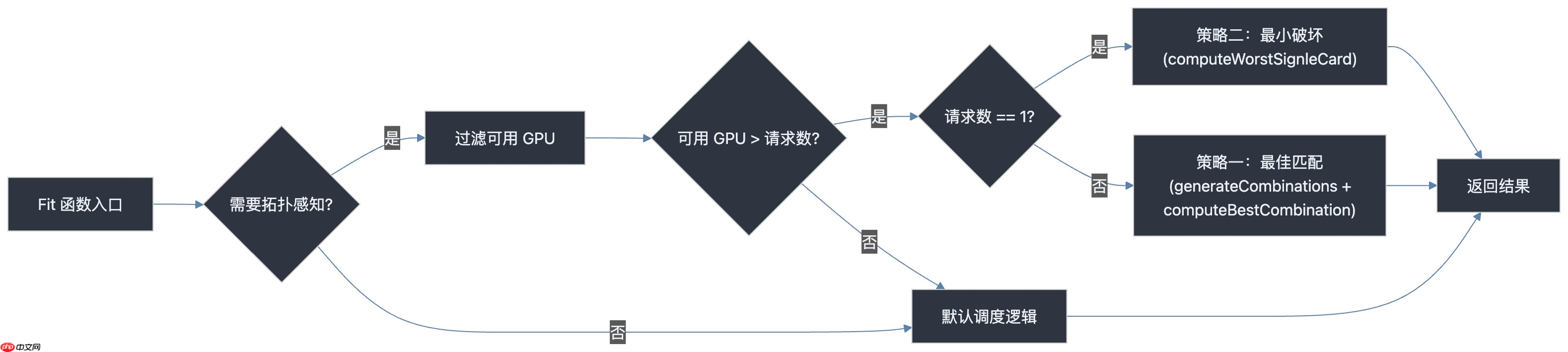

Fit 函数的整体调度流程如下图所示：

策略一：多卡任务 —— “最佳匹配”优先
对于请求多个 GPU 的任务，目标是选出内部通信总分最高的设备组合。

实现方式：

先筛选出所有满足资源条件的空闲 GPU。
调用 generateCombinations 枚举所有可能的设备组合。
使用 computeBestCombination 遍历各组合，基于“通信分表”计算每组内所有设备对之间的分数总和。
返回总分最高的组合，确保任务运行在通信效率最佳的 GPU 子集上。

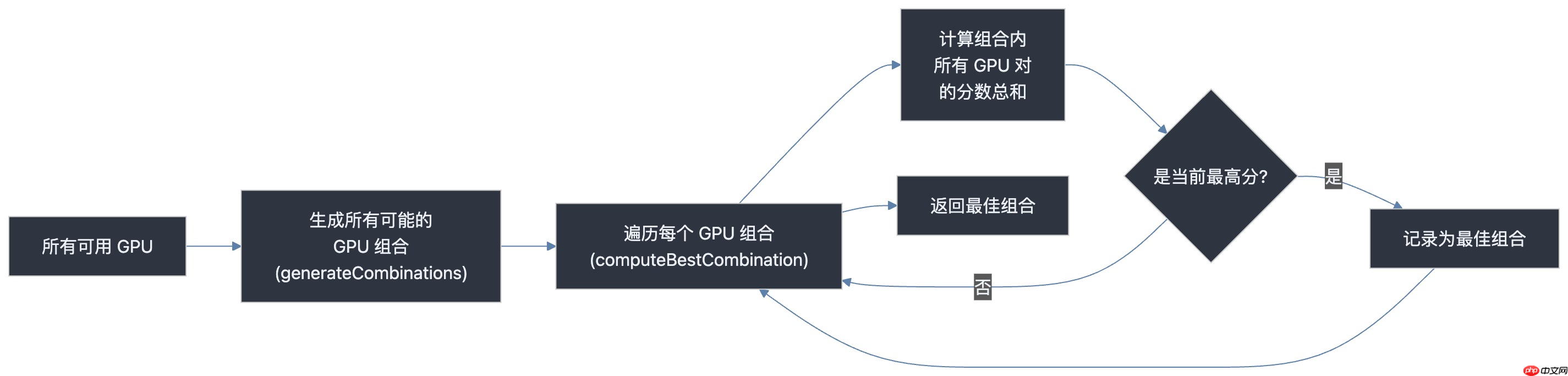

其核心逻辑示意图如下：

策略二：单卡任务 —— “最小破坏”优先
对于仅申请一块 GPU 的任务，策略转为保护整体拓扑完整性，避免占用关键连接节点。

实现方式：

调用 computeWorstSignleCard 函数。
遍历所有可用 GPU，计算每张卡与其他可用卡的通信分数总和。
选择总分最低的 GPU，通常这类卡处于拓扑边缘位置，对其分配不会影响未来多卡任务的调度质量。

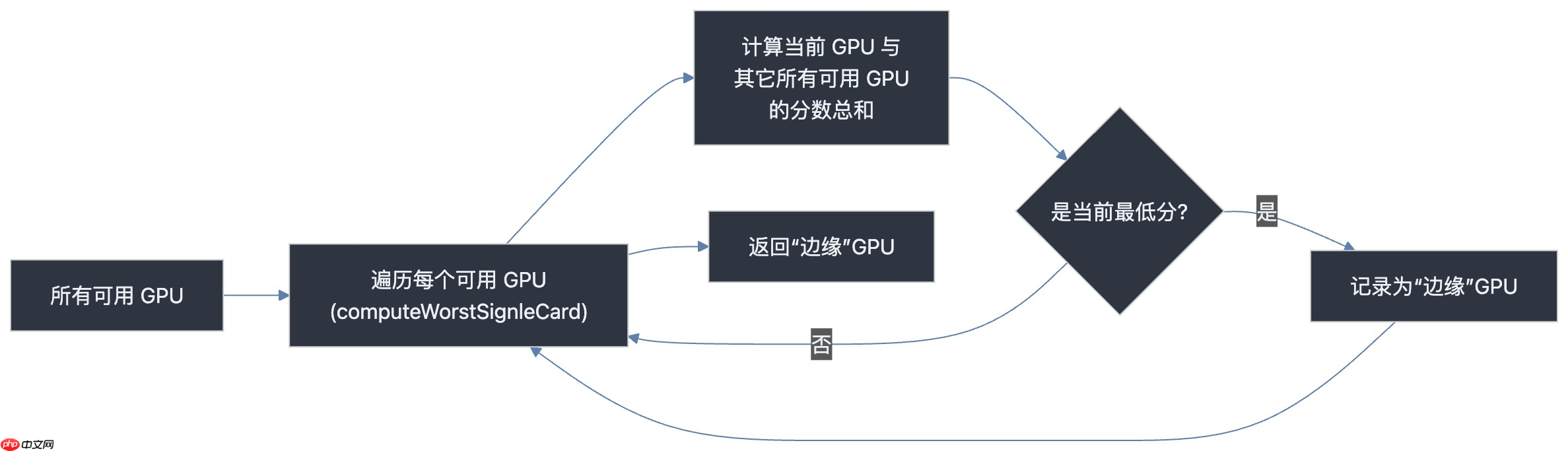

其核心逻辑示意如下：

四、使用方法说明
用户只需添加一条 Annotation 即可激活拓扑感知调度功能，系统将根据请求的 GPU 数量自动应用相应策略。
apiVersion: v1
kind: Pod
metadata:
name: gpu-topology-aware-job
annotations:

启用拓扑感知调度
hami.io/gpu-scheduler-policy: "topology-aware"
# 系统将自动：
# - 为多卡任务选择通信最优的 GPU 组合
# - 为单卡任务选择对拓扑影响最小的设备
spec:
containers:
name: cuda-container
image: nvidia/cuda:11.6.2-base-ubuntu20.04
command: ["sleep", "infinity"]
resources:
limits:
请求4个GPU
nvidia.com/gpu: "4"
五、总结
HAMi 实现的 NVIDIA GPU 拓扑感知调度，展现了清晰而前瞻的工程设计理念：以动态感知替代静态配置，以全局优化取代局部贪心。设备端集成的双策略寻优算法，在消费预先计算的“通信分数”基础上，既保障了单个任务的极致性能表现，又维护了集群资源的长期可用性与调度灵活性。这一机制为云原生环境下大规模 AI 训练与科学计算任务提供了强有力的底层支持。

参考资料


设计文档：NVIDIA GPU Topology Scheduler

使用文档：NVIDIA GPU 拓扑调度启用指南

相关 PRs:


https://github.com/Project-HAMi/HAMi/pull/1018

https://github.com/Project-HAMi/HAMi/pull/1028



再次诚挚感谢社区贡献者 @lengrongfu、@fyp711 对本特性的开发与推动！
