ABB变频器ACS180端子启动与面板调速方法详解

ABB变频器ACS180启动与面板调速方法摘要：该变频器通过端子启动，操作简便，启动时，连接电源并设定启动参数；面板调速则通过操作面板上的按钮或旋钮实现，可灵活调整电机转速，ACS180系列变频器具备优良的性能和稳定性，广泛应用于各类工业控制领域。

1

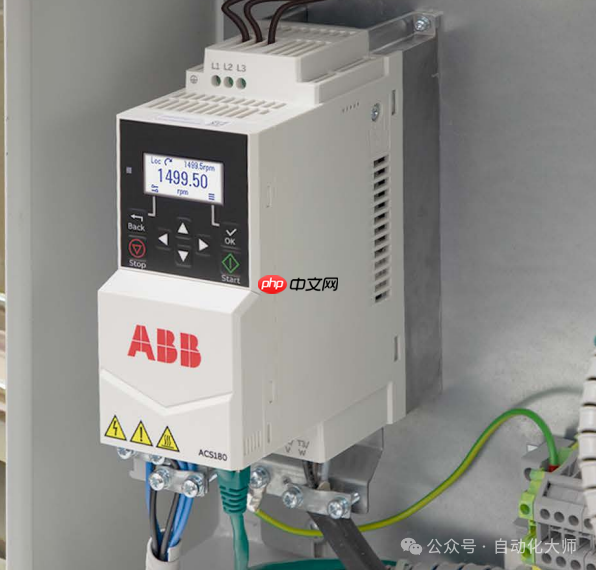

硬件配置

测试平台所需硬件如下：

1. 变频器型号：ACS180-04N-03A3-4
2. 电机配置：1000W 三相异步电动机一台
3. 控制元件：启动按钮一个

2

安装接线与参数设定

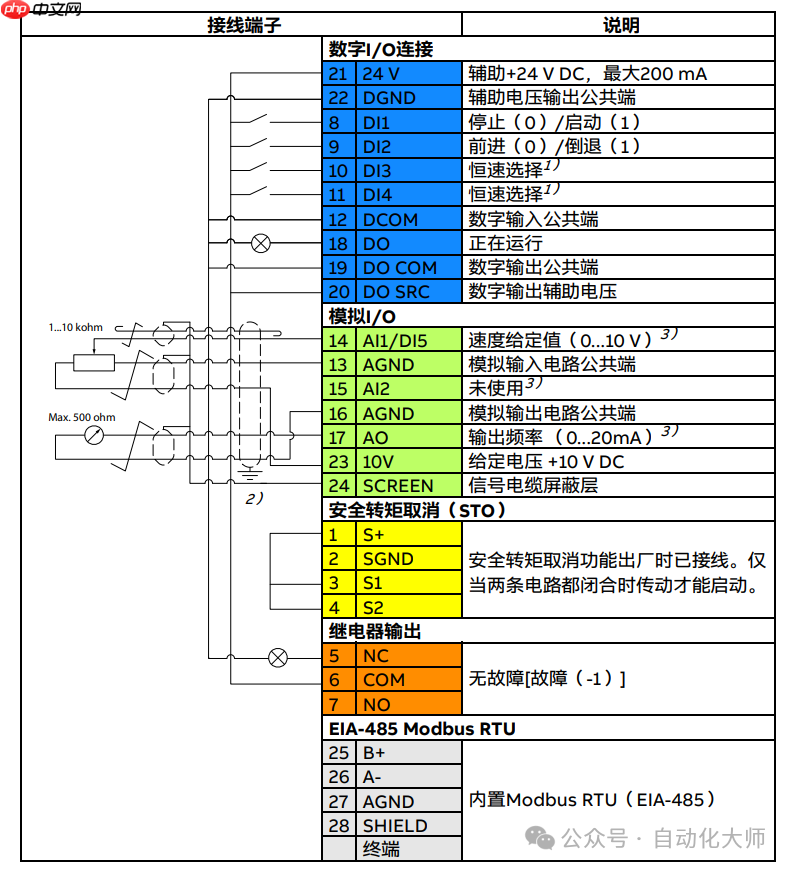

接线说明：本应用采用标准宏进行电气连接。

除24V电源与DGND必须正确接入外，其余端子按以下方式连接与设置：

DI1 端子：连接启动按钮

频率给定方式：由变频器集成操作面板设定

输入端子功能设置：

• 端子启停控制：参数 20.03 = 2（DI1），标准宏下默认值，通常无需更改
• 频率给定源选择：参数 28.11 = 20（集成操作盘）

3

运行操作

1. 按下DI1所接的启动按钮，变频器开始运行。
2. 使用操作面板上的“上”和“下”键可直接调节输出频率。
