安卓体系结构详解

本文简要介绍了安卓体系结构，安卓系统采用分层架构，包括底层Linux内核和上层应用程序框架，Linux内核负责硬件管理和基础功能，如网络、存储和电源管理，应用程序框架提供一系列开发工具和API，支持应用程序开发，安卓体系结构还注重模块化设计，使得开发者能够根据需要定制和扩展系统，整体而言，安卓体系结构具有开放性、灵活性和可扩展性，广泛应用于智能手机、平板电脑等移动设备。

安卓体系架构详解

本文详细介绍安卓的体系架构。

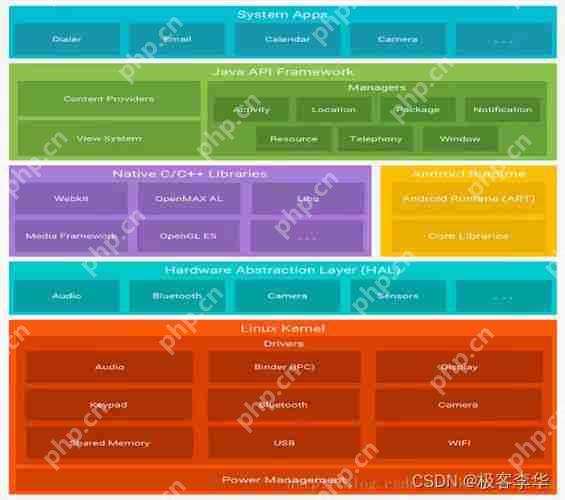

安卓体系架构图

1. 应用层 (Application Layer) 系统应用 (System Apps): 包括电话拨号器（Dialer）、电子邮件（Email）、日历（Calendar）、相机（Camera）等。

2. 应用框架 (Application Framework) 管理器 (Managers): 包括内容提供者（Content Providers）、活动管理器（Activity Managers）、位置（Location）、包管理器（Package Managers）、通知管理器（Notification Managers）。 视图系统 (View System): 提供用户界面组件。 资源管理 (Resource): 管理应用资源如字符串、颜色、图片。 电话服务 (Telephony): 提供电话相关功能。 窗口系统 (Window): 负责窗口的布局、渲染和用户输入。

3. 运行时和核心库 (Runtime and Core Libraries) Android运行时 (Android Runtime, ART): 执行Java代码，提供运行时环境。 本地C/C++库 (Native C/C++ Libraries): 提供底层支持，如Webkit、OpenMAX AL、SQLite。 核心库 (Core Libraries): 实现Java核心库功能。

4. 媒体和图形 (Media and Graphics) 媒体框架 (Media Framework): 用于音频、视频的处理和播放。 OpenGL ES: 提供3D图形渲染API。

5. 硬件抽象层 (Hardware Abstraction Layer, HAL) 提供标准接口以允许应用框架与各种硬件设备进行交互，包括： 音频 (Audio) 蓝牙 (Bluetooth) 相机 (Camera) 传感器 (Sensors)

6. 操作系统和驱动程序 (Operating System and Drivers) Linux内核 (Linux Kernel): 管理系统的核心，包括硬件驱动、进程管理、内存管理、文件系统和网络协议栈。 驱动程序 (Drivers): 为硬件设备如音频、显示、键盘、蓝牙、相机、共享内存、USB和WIFI提供驱动支持。 电源管理 (Power Management): 负责系统的电源管理。 日志系统 (log.esin.netkeen): 负责系统和应用的日志记录。
