低成本快速打造100MHz采样率逻辑分析仪

只需花费几元钱和几分钟的时间，就可以轻松打造出一台具有100MHz采样率的逻辑分析仪，这一创新技术的出现，为电子工程师和爱好者们提供了极大的便利，通过简单的操作，即可实现对数字电路信号的实时监测与分析，进一步推动电子技术的普及与发展，这一经济实惠且高效的逻辑分析仪，将为电子领域的创新与应用带来广阔的前景。

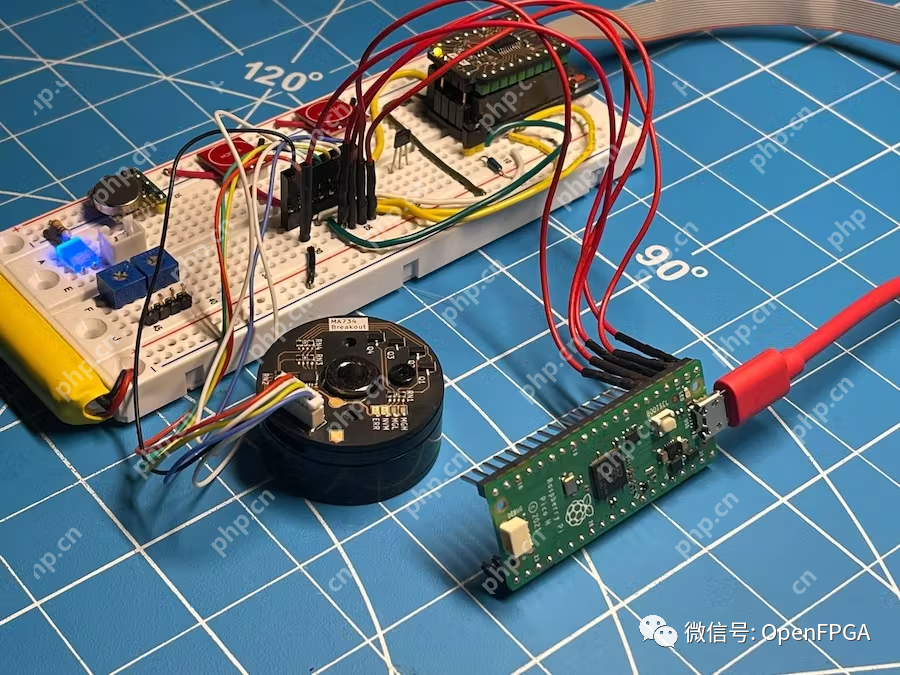

在几分钟内，使用几块钱的成本，就能将 raspberry pi pico 或任何基于 rp2040 的板卡转换成一个高性能的逻辑分析仪。

逻辑分析仪是一种电子工具，能够捕捉并展示来自数字系统或电路的多重信号。这些设备可以将捕获的数据转换成时序图、协议解码、状态机跟踪、操作码，或者将操作码与源级软件关联。逻辑分析仪因其高级触发功能而备受推崇，尤其在需要查看数字系统中多个信号之间的时序关系时尤为有用。

μLA 是一款适用于基于 RP2040 的板卡的 SUMP/OLS 兼容逻辑分析仪固件。

特性：

• 16 个通道
• 100 MHz 采样率（经优化后可达 250 MHz），每个系统时钟周期采集一个样本
• 200 KB 内存
• 使用 PIO 实现快速触发

支持的硬件：

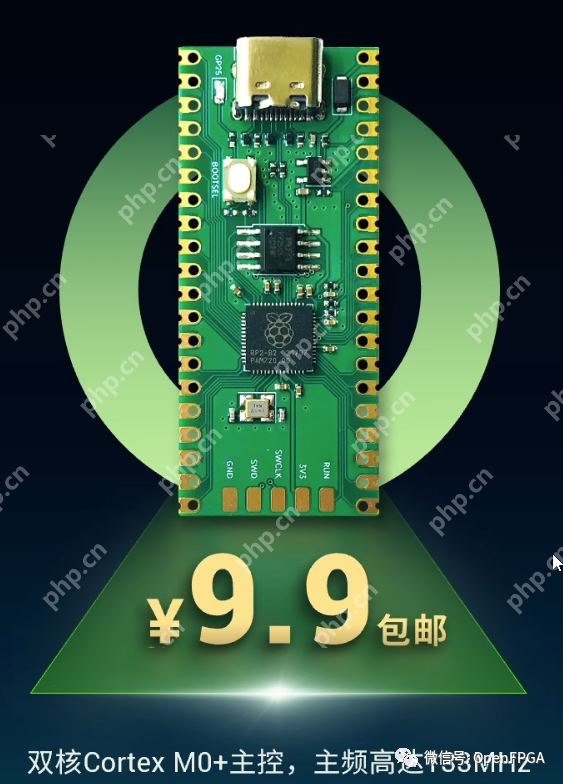

• 树莓派 Pico
• RP2040-zero
• 所有具有 USB 连接的基于 RP2040 的板卡

安装步骤：

1. 从指定链接下载最新的 μLA 固件。
2. 在将开发板连接到计算机时，按住 BOOTSEL 按钮。
3. 将之前下载的固件文件复制到 RP2040。

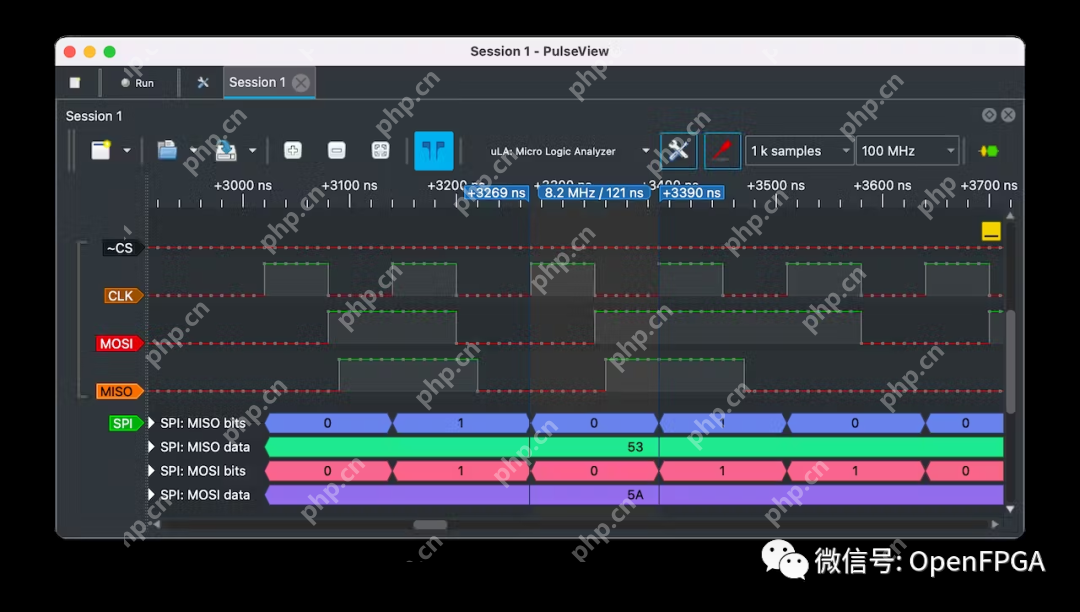

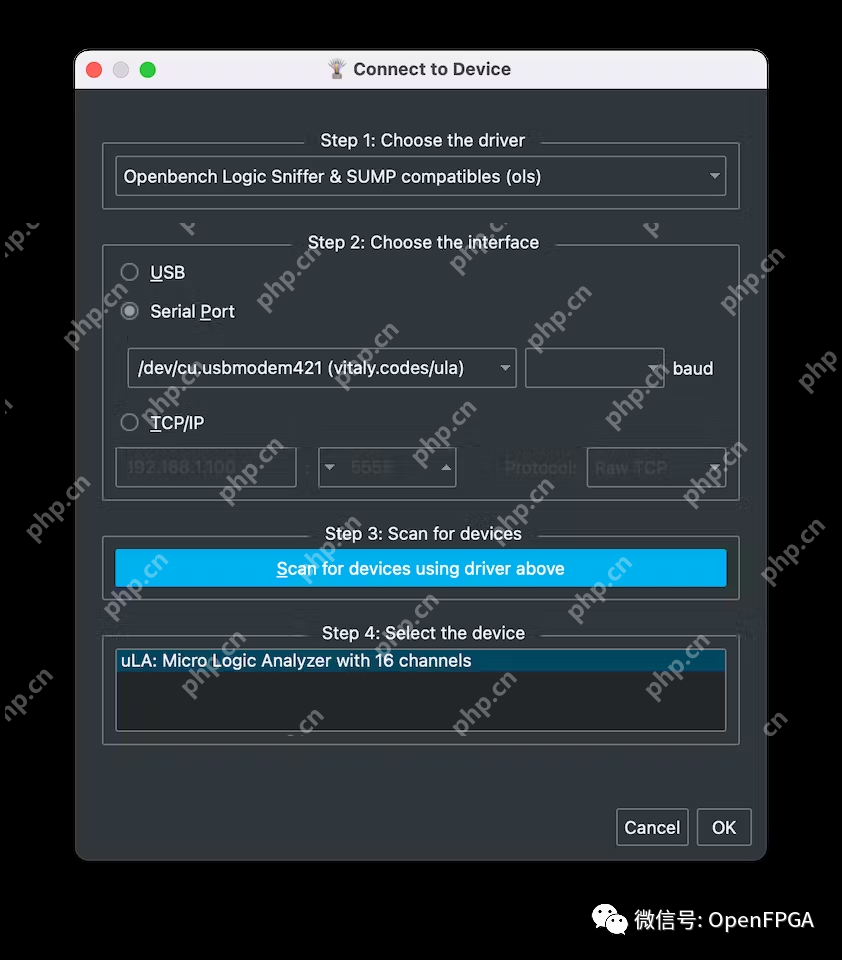

4. 使用 PulseView 或 sigrok-cli 进行上位机采集和分析。

享受您的 DIY 逻辑分析仪带来的便利吧！
