单片机入门，数码管静态显示原理及应用解析

单片机入门教程中，数码管静态显示是一个基础且重要的知识点，该内容主要介绍了如何利用单片机控制数码管，使其稳定显示数字或信息，通过学习，可以掌握数码管的工作原理、连接方式以及如何通过编程实现静态显示，这是电子爱好者、工程师和初学者必须掌握的技能，有助于进一步了解和学习单片机在显示领域的应用。

静态显示是通过将每个数码管的段选连接到一个8位数据线来维持显示的字形码。一旦字形码被送入，显示内容将保持不变，直到新的字形码被送入为止。

静态显示的优势在于它占用的CPU时间较少，显示内容易于监控和控制。然而，其缺点是需要较为复杂的硬件电路，成本也相对较高。

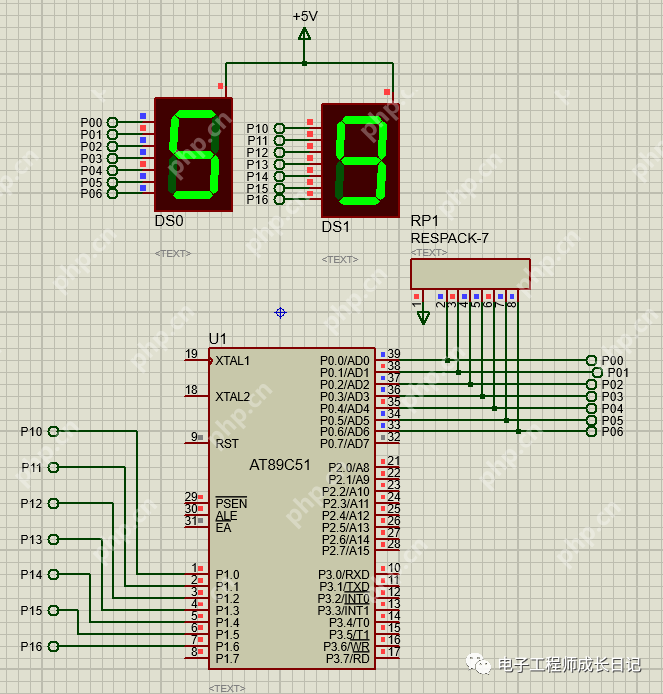

本次设计旨在实现两个共阳极数码管显示固定的数字“5”和“9”，电路连接如图所示。请注意，P0口需要通过上拉电阻连接到数码管。

本设计的程序如下：

代码语言：javascript 代码运行次数：0

运行 复制 ```javascript #include //包含51单片机寄存器定义的头文件 /******************************************* 函数功能：静态显示数字“59” 共阳数码管编码表 0xc0 0xf9 0xa4 0xb0 0x99 0x92 0 1 2 3 4 5 0x82 0xf8 0x80 0x90 0x88 0x83 6 7 8 9 A B 0xc6 0xa1 0x86 0x8e C D E F ******************************************/ void main(void) { P0=0x92; //将数字5的段码送P0口 P1=0x90; //将数字9的段码送P1口 while(1) ; //无限循环，防止程序跑飞 } ```
