S7-300 PROFIBUS-DP主从通讯详解

本文介绍了在S7-300系列PLC中，PROFIBUS-DP主从通讯的应用，该通讯方式实现了主站与从站设备之间的实时数据交换，具有高效、可靠的特点，通过配置相应的参数，可以实现S7-300 PLC与其他自动化设备如传感器、执行器等之间的通信，满足工业自动化控制的需求。

在profibus-dp主从通讯中，最大数据传输量为发送和接收各244个字节。以下是实现主从通讯的具体步骤：

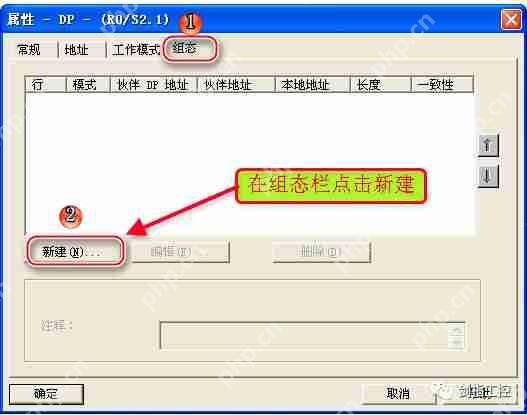

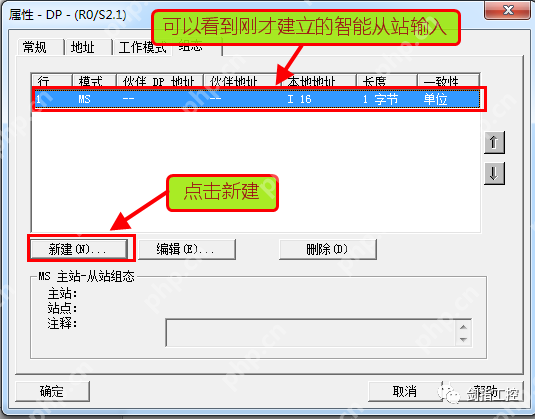

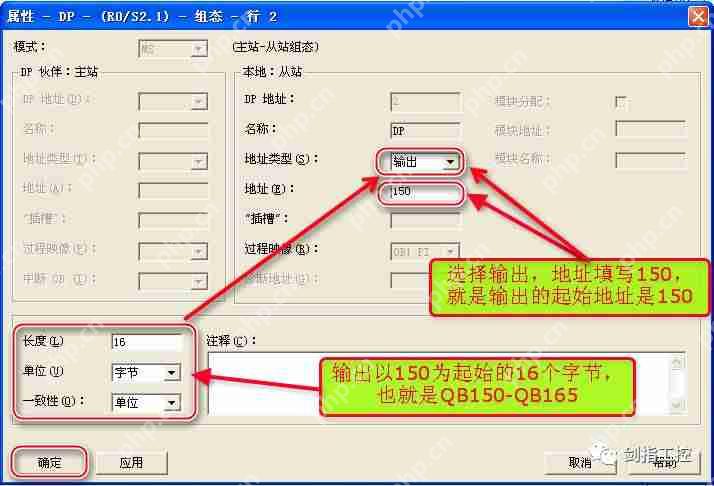

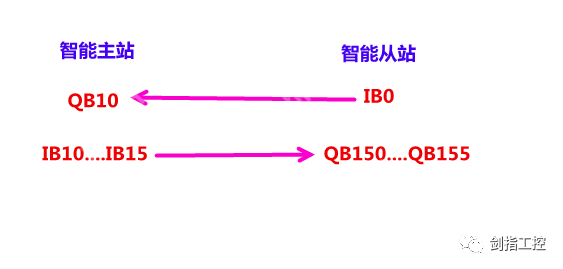

1. 配置智能从站：首先，设置数据交换区域并确定数据量。

2. 配置智能主站：接着，建立主站与从站之间的连接，并配置主站的数据交换区域和数据量。

3. 下载程序：在下载程序时，需注意顺序，先下载从站PLC程序，再下载主站PLC程序。

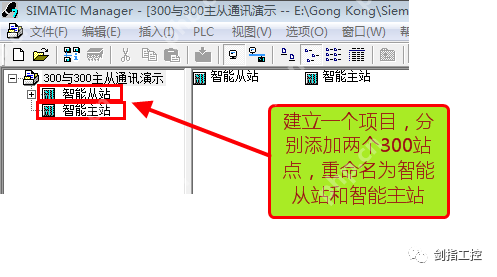

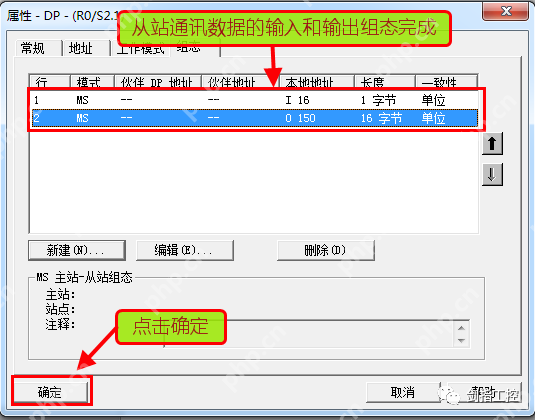

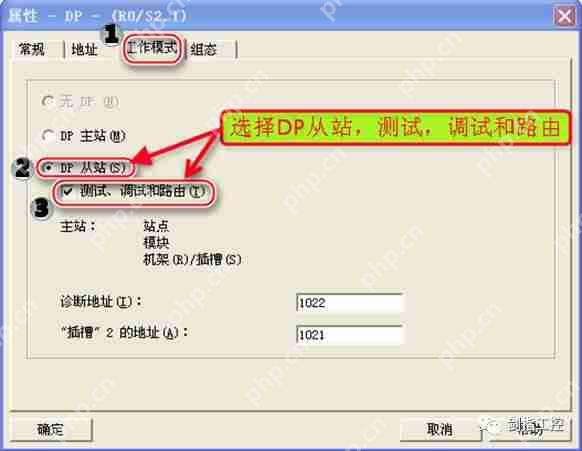

配置智能从站：

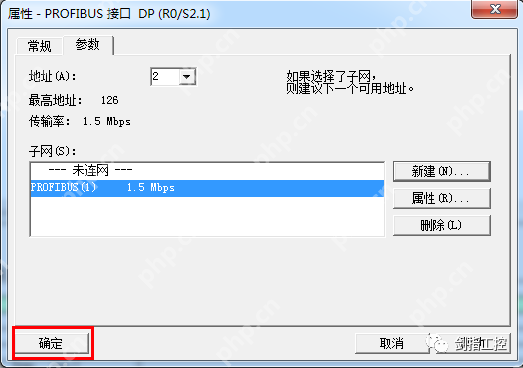

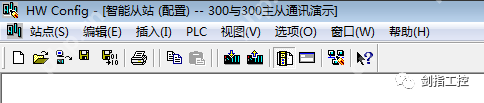

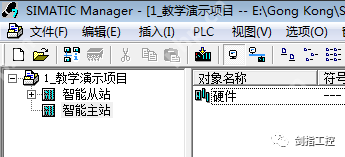

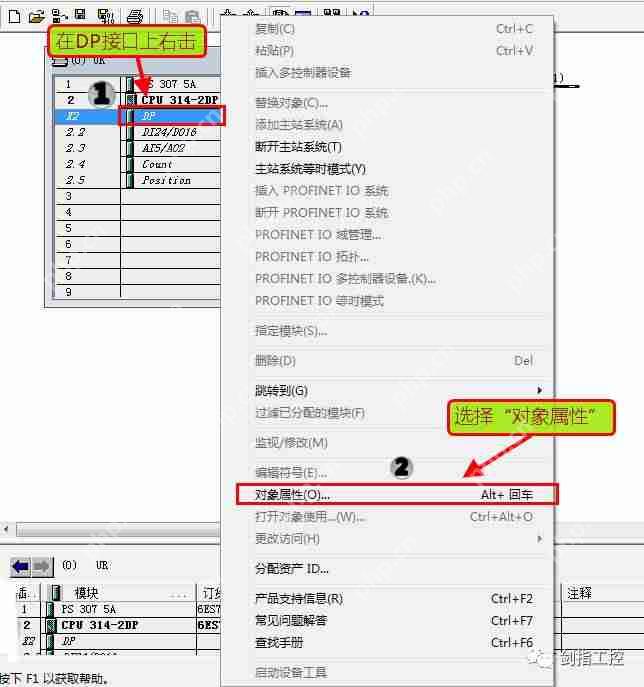

打开智能从站的硬件配置界面：

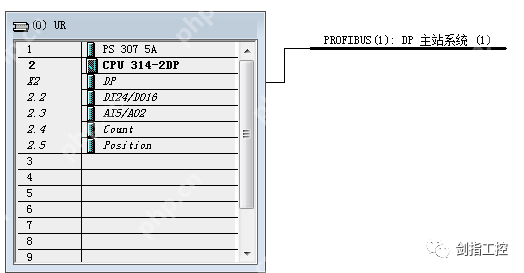

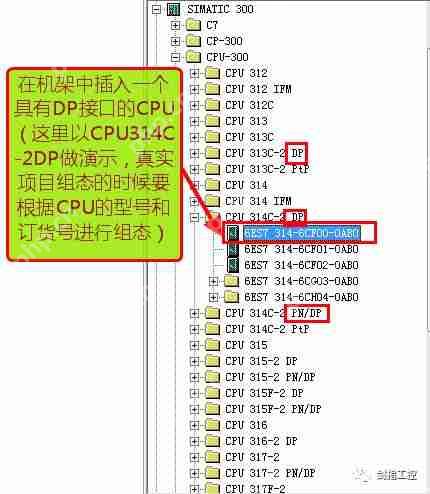

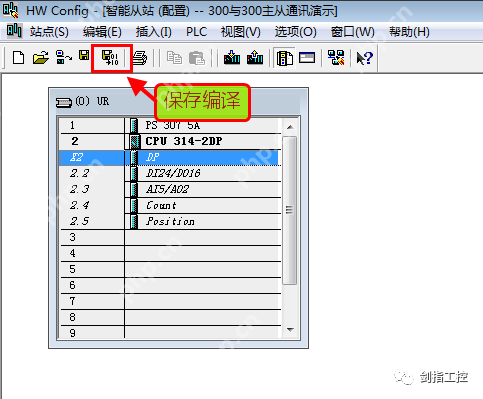

开始进行硬件配置，从插入机架（导轨）开始：

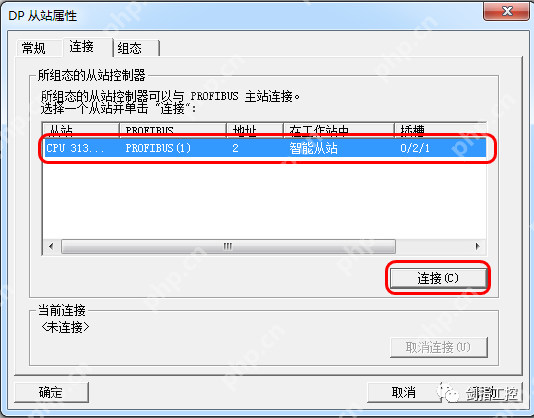

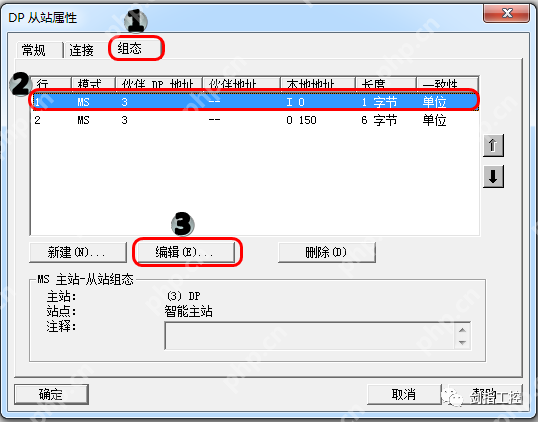

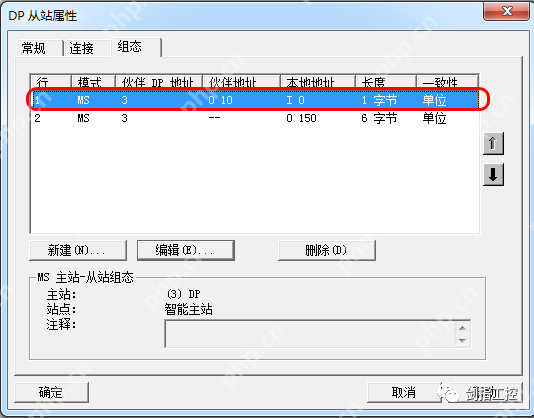

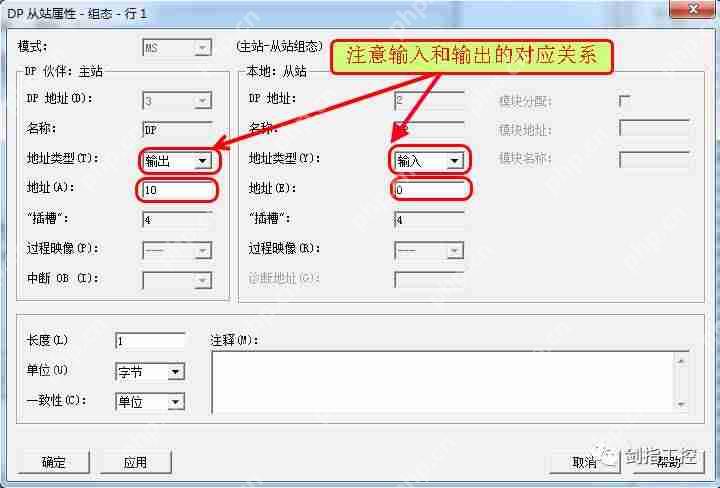

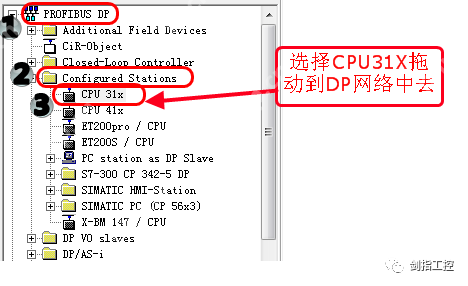

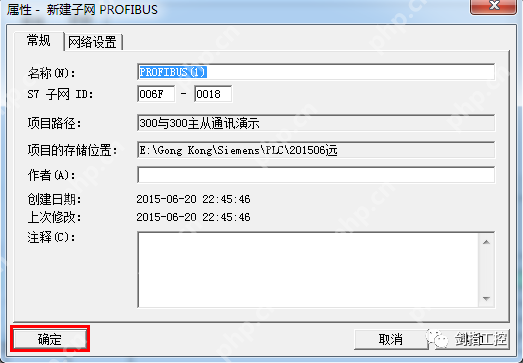

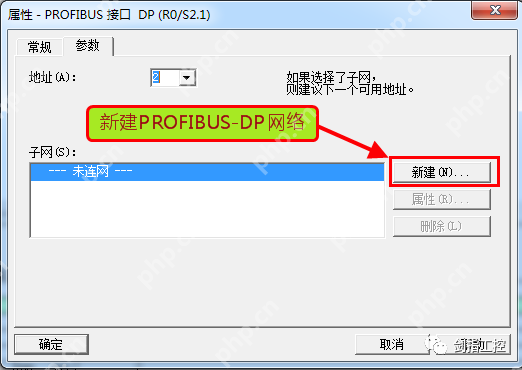

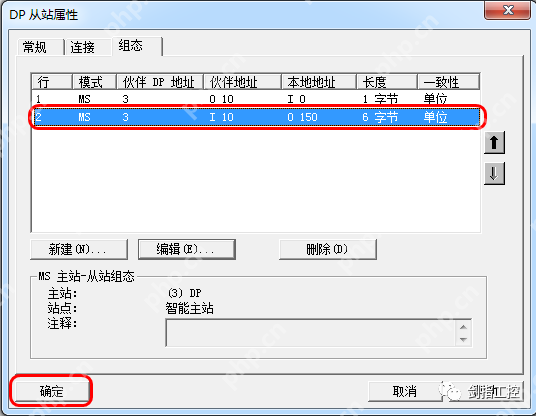

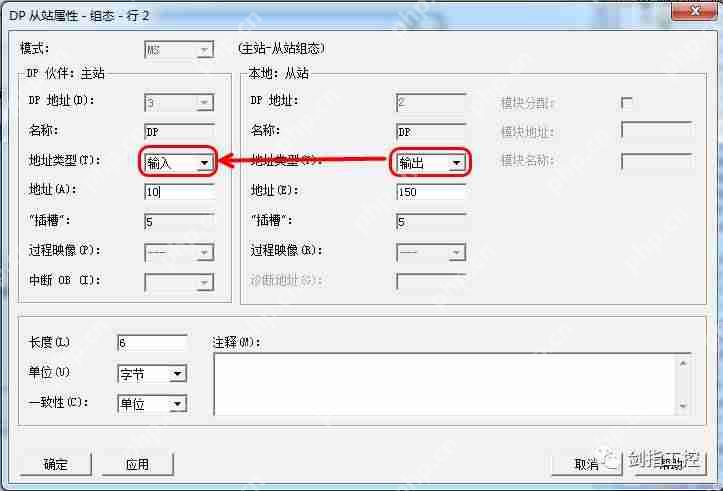

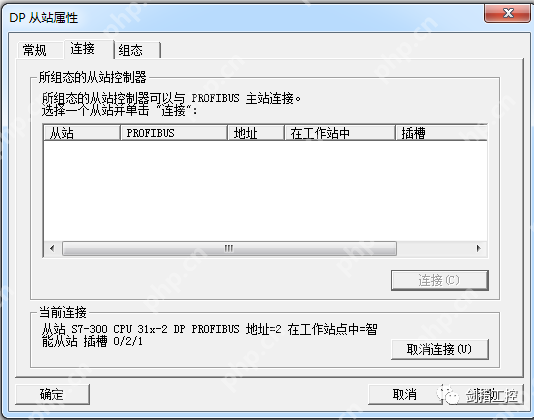

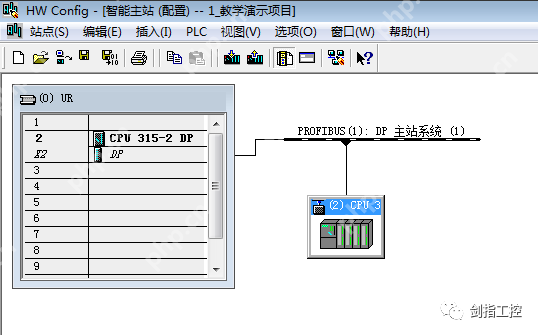

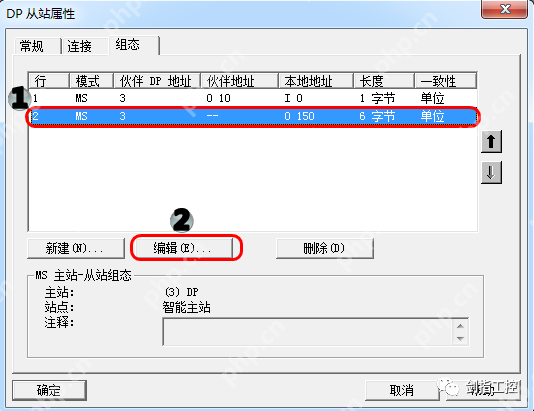

配置智能主站并建立连接：

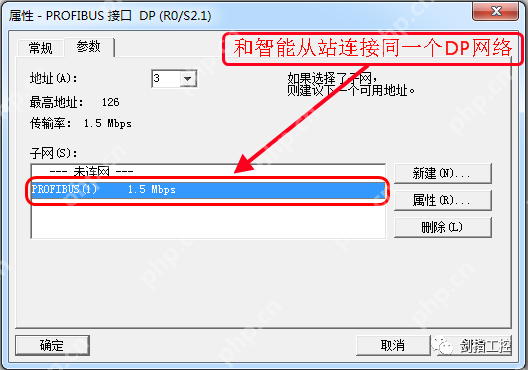

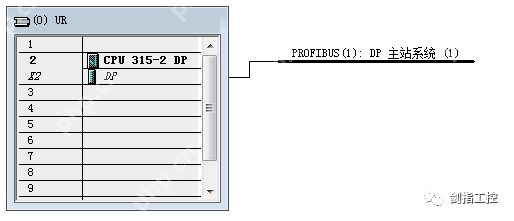

进行硬件配置时需注意：CPU必须连接到与从站相同的PROFIBUS-DP网络上。
