ESP32_SDK开发软件定时器esp_timer详解

本文主要介绍了ESP32 SDK开发中的软件定时器esp_timer，该定时器是ESP32芯片中一种重要的软件资源，用于实现定时任务，通过配置定时器参数，可以实现定时执行特定任务的功能，本文简要介绍了如何使用esp_timer定时器，包括定时器的创建、配置、启动和删除等操作，为ESP32开发人员在软件开发过程中使用定时器提供了参考。

软件定时器的实现实际上是建立在硬件定时器的基础之上的。在esp32中，内部运行着一个精度为1微秒（1us）的硬件定时器，软件定时器的回调函数都被放置在这个1微秒硬件定时器的中断函数中。通过这种方式，软件定时器能够利用硬件定时器的高精度特性来实现定时功能。

以下是一张图示，帮助理解软件定时器与硬件定时器的关系：

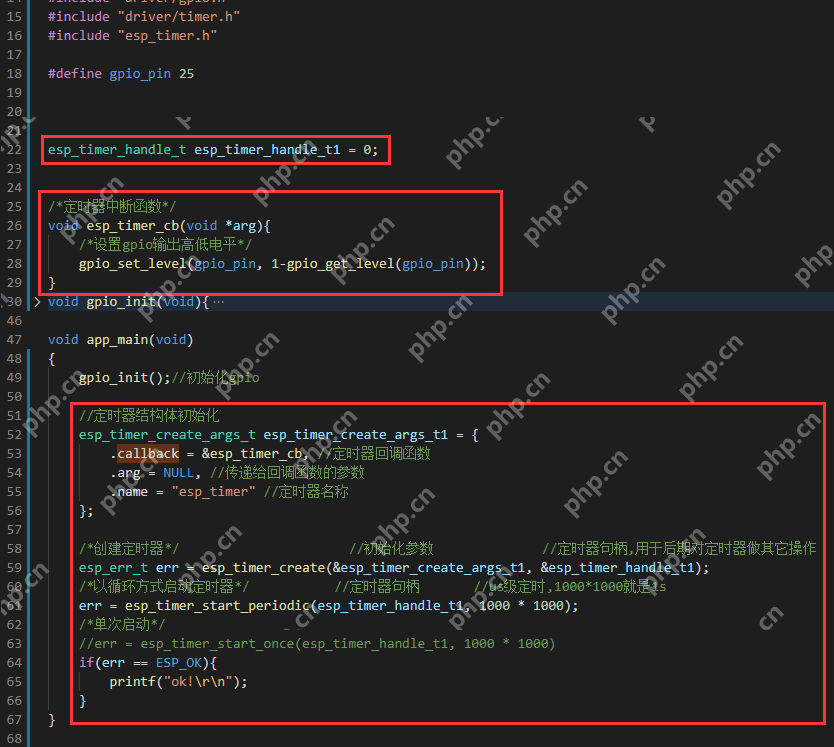

下面是相关的代码示例，使用JavaScript语法展示了如何设置和使用软件定时器：

#include
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/queue.h"
#include "driver/gpio.h"
#include "driver/timer.h"
#include "esp_timer.h"

#define gpio_pin 25

esp_timer_handle_t esp_timer_handle_t1 = 0;

/*定时器中断函数*/
void esp_timer_cb(void *arg) {
    /*设置gpio输出高低电平*/
    gpio_set_level(gpio_pin, 1-gpio_get_level(gpio_pin));
}

void gpio_init(void) {
    gpio_config_t io_conf;
    //禁止中断
    io_conf.intr_type = GPIO_PIN_INTR_DISABLE;
    //输入输出模式
    io_conf.mode = GPIO_MODE_INPUT_OUTPUT;
    //配置要设置的引脚
    io_conf.pin_bit_mask = (unsigned long long)1 << gpio_pin;
    //禁用上拉下拉
    io_conf.pull_down_en = 0;
    io_conf.pull_up_en = 0;
    //配置GPIO
    gpio_config(&io_conf);
}

void app_main(void) {
    gpio_init();
    const esp_timer_create_args_t periodic_timer_args = {
        .callback = &esp_timer_cb,
        .arg = NULL,
        .name = "periodic_gpiotoggle"
    };
    ESP_ERROR_CHECK(esp_timer_create(&periodic_timer_args, &esp_timer_handle_t1));
    ESP_ERROR_CHECK(esp_timer_start_periodic(esp_timer_handle_t1, 1000000)); // 1秒
}

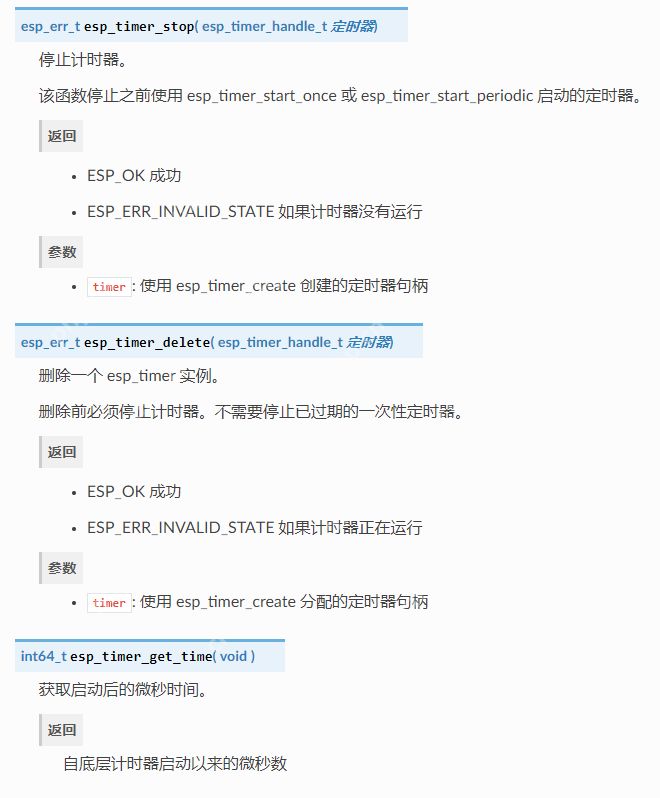

此外，还有一张图展示了软件定时器的更多细节：
