关于STM32中的电容触摸按键，有人提议改名为卫生纸按键，这种按键利用电容感应原理实现触摸功能，具有灵敏度高、易于操作等特点，关于其命名，有人认为“电容触摸按键”更为准确描述其技术特性，而“卫生纸按键”这一名称可能引发误解，在选择命名时需谨慎考虑其技术特性和市场定位。

目录

学习目标

运行结果

内容

硬件介绍

电容

配置

代码

遇到的问题

总结

---

学习目标

运行结果

https://www.php.cn/link/5d40c4d766944f12591f840c4d72d7ac

电容触摸按键？还是称之为卫生纸按键吧！

内容

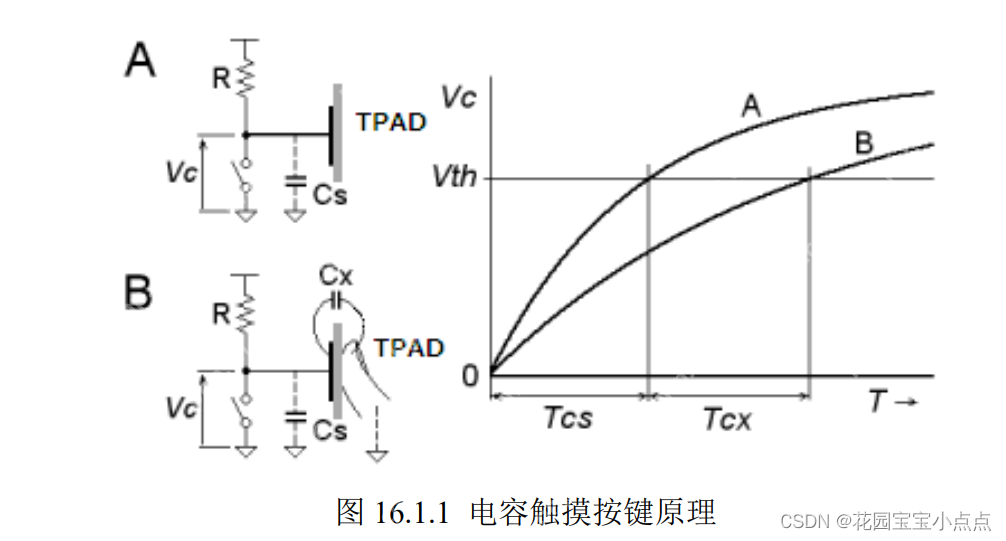

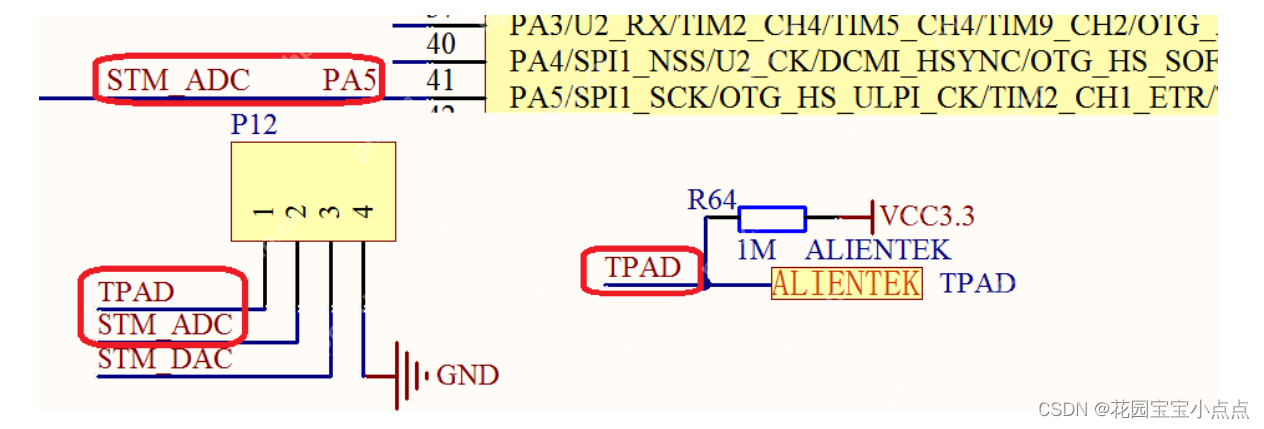

硬件介绍 电容

配置

代码

代码语言：javascript

代码运行次数：0

运行 复制

#include "tpad.h"
#include "delay.h"
#include
define TPAD_ARR_MAX_VAL  0XFFFFFFFF //最大的ARR值(TIM2是32位定时器)
vu16 tpad_default_val=0; // 空载时触摸按键的默认值
// 升序排序
int cmp(const void a, const void b) {
return (int )a - (int )b;
}
//初始化触摸按键
//获得空载的时候触摸按键的取值.
u8 TPAD_Init(u8 psc) {
u16 buf[10];
u16 temp;
u8 j,i;
TIM2_CH1_Cap_Init(TPAD_ARR_MAX_VAL,psc-1); //设置分频系数

for(i=0;izuojiankuohaophpcn10;i++) {
    buf[i]=TPAD_Get_Val();
    delay_ms(10);
}
qsort(buf,10,2,(void*)cmp);
tpad_default_val=buf[5]; //取中间值

for(i=0;izuojiankuohaophpcn10;i++) {
    temp=TPAD_Get_Val();
    if(tempyoujiankuohaophpcnTPAD_ARR_MAX_VAL/2) return 1; //初始化遇到超过TPAD_ARR_MAX_VAL/2的数值,不正常!
}
return 0;
}
//复位一次
//释放电容电量，并清除定时器的计数值
void TPAD_Reset(void) {
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;  //PA5
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT; //普通输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz; //速度100MHz
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_DOWN; //下拉
GPIO_Init(GPIOA,&GPIO_InitStructure); //初始化PA5

GPIO_ResetBits(GPIOA,GPIO_Pin_5); //输出0,放电
delay_ms(5);

TIM_ClearITPendingBit(TIM2, TIM_IT_CC1|TIM_IT_Update); //清除中断标志
TIM_SetCounter(TIM2,0); //归0

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5; //PA5
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF; //复用输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz; //速度100MHz
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL; //不带上下拉
GPIO_Init(GPIOA,&GPIO_InitStructure); //初始化PA5
}

//得到定时器捕获值
//如果超时,则直接返回定时器的计数值.
//返回值：捕获值/计数值（超时的情况下返回）
u16 TPAD_Get_Val(void) {
TPAD_Reset();
while(TIM_GetFlagStatus(TIM2, TIM_IT_CC1) == RESET) { //等待捕获上升沿
if(TIM_GetCounter(TIM2)>TPAD_ARR_MAX_VAL-500) return TIM_GetCounter(TIM2); //超时了,直接返回CNT的值
}
return TIM_GetCapture1(TIM2);
}
//读取n次,取最大值
//n：连续获取的次数
//返回值：n次读数里面读到的最大读数值
u16 TPAD_Get_MaxVal(u8 n) {
u16 temp=0;
u16 res=0;
while(n--) {
temp=TPAD_Get_Val(); //得到一次值
if(temp>res) res=temp;
}
return res;
}
//扫描触摸按键
//mode:0,不支持连续触发(按下一次必须松开才能按下一次);1,支持连续触发(可以一直按下)
//返回值:0,没有按下;1,有按下;
define TPAD_GATE_VAL 100 //触摸的门限值,也就是必须大于tpad_default_val+TPAD_GATE_VAL,才认为是有效触摸.
u8 TPAD_Scan(u8 mode) {
static u8 keyen=0; //0,可以开始检测;>0,还不能开始检测
u8 res=0;
u8 sample=3; //默认采样次数为3次
u16 rval;
if(mode) {
    sample=6; //支持连按的时候，设置采样次数为6次
    keyen=0; //支持连按
}

rval=TPAD_Get_MaxVal(sample);
if(rvalyoujiankuohaophpcn(tpad_default_val+TPAD_GATE_VAL) && rvalzuojiankuohaophpcn(tpad_default_val+TPAD_GATE_VAL*2)) {
    if(keyen==0) res=1; //按键按下
    keyen=3; //至少要再过3次之后才能按键有效
} else if(keyen) {
    keyen--;
}
return res;
}
//定时器2通道2输入捕获配置
//arr：自动重装值
//psc：时钟预分频数
void TIM2_CH1_Cap_Init(u32 arr,u16 psc) {
GPIO_InitTypeDef  GPIO_InitStructure;
TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
TIM_ICInitTypeDef  TIM2_ICInitStructure;
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);    //TIM2时钟使能
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);  //使能PORTA时钟

GPIO_PinAFConfig(GPIOA,GPIO_PinSource5,GPIO_AF_TIM2);  //GPIOA5复用位定时器2

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5; //GPIOA5
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF; //复用功能
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz; //速度100MHz
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽复用输出
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL; //不带上下拉
GPIO_Init(GPIOA,&GPIO_InitStructure); //初始化PA5

//初始化TIM2
TIM_TimeBaseStructure.TIM_Period = arr; //设定计数器自动重装值
TIM_TimeBaseStructure.TIM_Prescaler =psc; //预分频器
TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1; //设置时钟分割:TDTS = Tck_tim
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;  //TIM向上计数模式
TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure); //根据TIM_TimeBaseInitStruct中指定的参数初始化TIMx的时间基数单位

//初始化通道1
TIM2_ICInitStructure.TIM_Channel = TIM_Channel_1; //CC1S=01 选择输入端 IC1映射到TIM2上
TIM2_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising; //上升沿捕获
TIM2_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;
TIM2_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1; //配置输入分频,不分频
TIM2_ICInitStructure.TIM_ICFilter = 0x00; //IC2F=0000 配置输入滤波器 不滤波
TIM_ICInit(TIM2, &TIM2_ICInitStructure); //初始化TIM2 IC1

TIM_Cmd(TIM2,ENABLE ); //使能定时器2
}
