日本自研AI芯片挑战NVIDIA H200显卡，技术瓶颈还是发展契机？

日本也在关注AI芯片领域的发展，担心被其他国家限制技术瓶颈，日本自主研发了AI芯片，性能已经比肩NVIDIA H200显卡，这一进展表明日本在科技领域的实力不容小觑，其自主研发能力也在不断提高，这一趋势将对全球科技产业产生深远影响。

快科技9月6日消息，此前我们曾报道，日本正计划研发性能高达百倍的下一代Z级AI超算FugakuNEXT，预计于2030年正式亮相，其强大算力主要依托NVIDIA尚未发布的下下代GPU技术。

然而，在AI技术成为全球科技竞争核心的背景下，日本并不满足于依赖外部供应。即便目前能够采购NVIDIA最先进的AI加速卡，日本仍警惕未来可能面临的供应链“卡脖子”风险。

为此，日本正积极布局自主研发AI芯片，采取“双轨并行”策略：一方面引入NVIDIA GPU构建顶级超算，另一方面全力推进本土高性能加速芯片的研发，专注于定制化浮点计算加速路线。

该项目由日本新能源与产业技术综合开发机构（NEDO）支持，承担企业为Pezy Computing KK，其产品命名为Pezy系列。自2012年推出首款芯片以来，该公司持续迭代，于今年Hotchips 25大会上正式发布Pezy-SC4系列，预计明年投入市场。

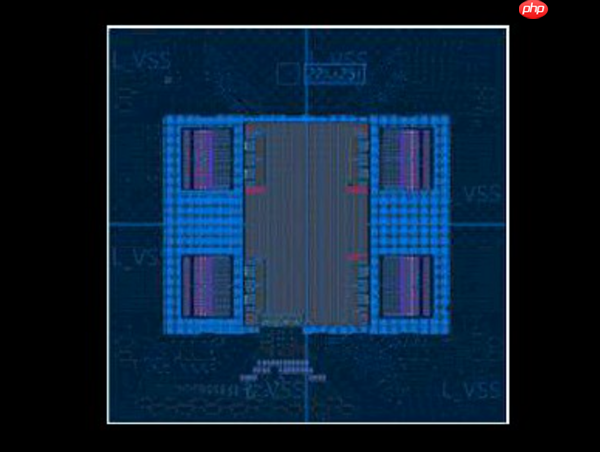

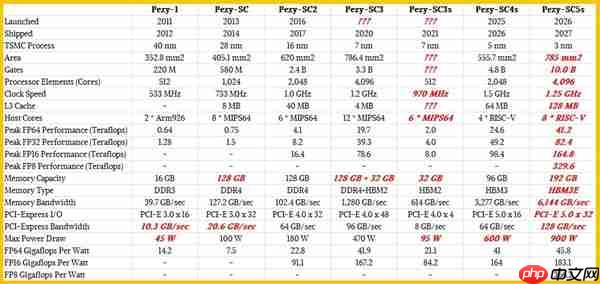

根据nxp网站整理的参数，Pezy-SC4采用台积电5nm工艺打造，芯片面积为555.7mm²，集成48亿晶体管，配备2048个计算核心，运行频率达1.5GHz，拥有64MB L3缓存、96GB HBM3内存，功耗为600W。

在计算性能上，其实现FP64峰值算力24.6TFLOPS，FP32达49.2TFLOPS，FP16则为98.4TFLOPS。

展望未来，下一代Pezy-SC5系列将升级至台积电3nm工艺，芯片面积增至785mm²，晶体管数量达100亿，核心数量翻倍至4096组，配备192GB HBM3e内存，功耗升至900W。

性能方面也将实现跨越式提升，并新增对FP8格式的支持，峰值算力可达329.6TFLOPS，全面适配AI训练与推理需求。

与NVIDIA产品对比，Pezy-SC3和SC4的FP64能效分别为41.9和41 GFLOPS/W，而SC5预计可达45.8 GFLOPS/W。相比之下，NVIDIA H200的FP64能效为47.9 GFLOPS/W，B200为33.3 GFLOPS/W，B300则仅为0.89 GFLOPS/W——后者因专注AI低精度计算，FP64性能已被大幅削弱。

由此可见，日本自主研发的Pezy系列芯片在性能上已具备与NVIDIA顶级GPU抗衡的实力，尤其在FP64等高精度计算场景下表现更为均衡，甚至更具优势。
